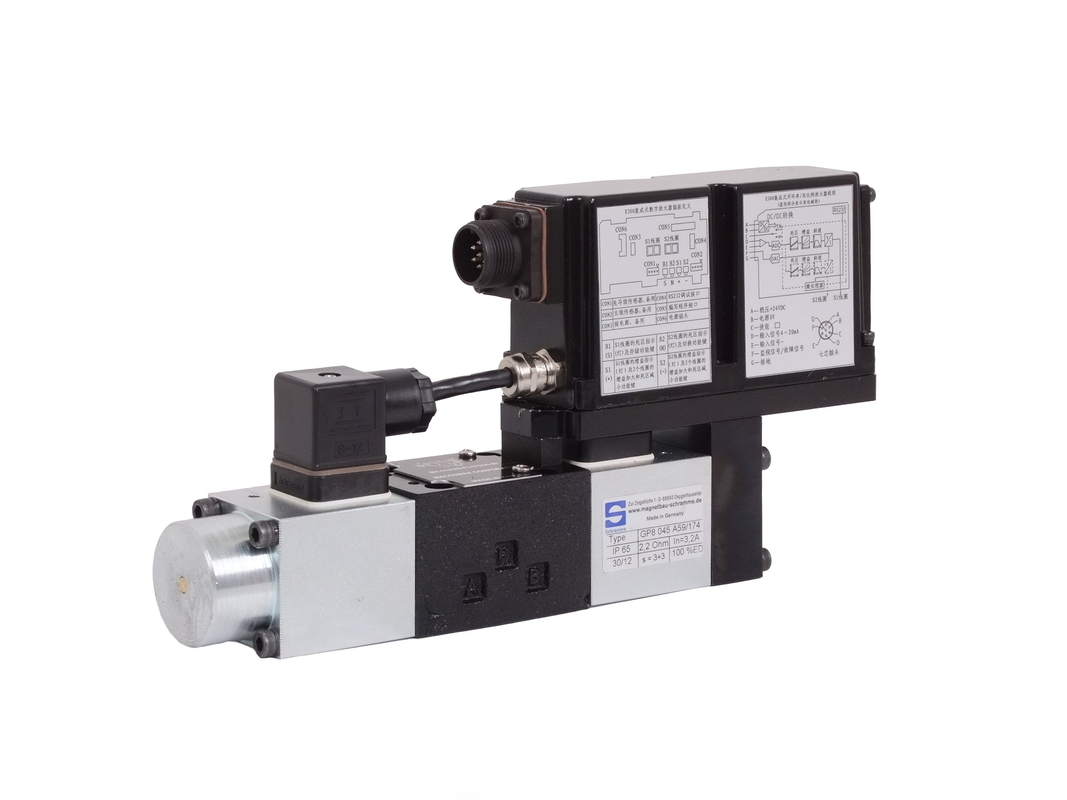

MA-DHZO MA-DKZOR hidrolik oransal Vana 06 -10 akışı 105 L/dk P = 30bar
Ürün ayrıntıları:
| Menşe yeri: | ÇİN |
| Marka adı: | SJ HYD |
| Sertifika: | ISO9001 |
| Model numarası: | MA-DHZO --- --- AES PS --- 0 7 1 - S 5 / * / * ** / * |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 pc |
|---|---|
| Fiyat: | Latest price |
| Ambalaj bilgileri: | STANDART PAKET |
| Teslim süresi: | Stock |
| Ödeme koşulları: | T/T L/C |
| Yetenek temini: | 10000 ADET |
|
Detay Bilgi |
|||
| Marka: | Hidrolik Hidrolik | Modeli: | MA-DHZO --- --- AES PS --- 0 7 1 - S 5 / * / * ** / * |
|---|---|---|---|
| Sertifika: | ISO9001 | Boyutu: | 06-10 |
| akış: | 105L / dakika | Çalışma basıncı: | 315bar |
| Standart veya Olmayan: | Standart | Güç: | hidrolik |
| Medya: | yağ | Yapısı: | Denetim |
| Msterial: | Döküm | Basınç: | yüksek basınç |
| Sıcaklık: | Normal sýcaklýðýna | Menşe yeri: | Çin |
| Uygulama: | Hidrolik sistem | Ortam sıcaklığı: | -20-60 |
| Koşul: | Yeni | Paket: | Standart paketleme |
| Garanti: | bir yıl | ||
| Vurgulamak: | Oransal Tahliye Vanası,hidrolik basınç valfi |
||
Ürün Açıklaması
MA-DHZO MA-DKZOR Hidrolik Oransal Vana 06 -10 akış 105L / MIN P = 30barHİDROLİK ÖZELLİKLERİ (50'c'de ISO VG 46 mineral yağı esas alınarak)
Hidrolik simgeler
| ||||||||
| Vana modeli | DHZO | DKZOR | ||||||
| Örtüşen makaray | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| Makara tipi ve büyüklüğü (2) | L14 | L1 | S2 | S3, L3 D3 | S5, L5 D5 | S3, L3 D3 | S5, L5 D5 | |
| Basınç limitleri [bar] | Limanlar P, A, B = 350; T = 210 (dış drenli 250 / Y | Portlar P, A, B = 315, T = 210 (250 / Y) | ||||||
| Maksimum akış (1) [l / dak] | 1 | 4.5 | 8 | 17 | 28 | 45 | 60 | |
| P = 10 bar'da (PT) | ||||||||
| P = 30 bar'da (PT) | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| P = 70bar'da (PT) | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| Yanıt süresi (4) [ms] | <30 | <40 | ||||||
| Histerezis [%] | <5% | <5% | ||||||
| Tekrarlanabilirlik | +% 1 | +% 1 | ||||||
NOTLAR:
Yukarıdaki performans verileri, Atos elektronik sürücüleri ile birleştirilmiş valflere bakın, bkz. Bölüm 2
Yönlü oransal valfler tarafından düzenlenen akış, basınç telafisi değildir. Dolayısıyla yük varyasyonundan etkilenir. Değişik yük koşulları altında düzenlenmiş debiyi daha pahalı tutmak için modüler basınç kompanzatörleri mevcuttur (bkz. D150 tab.)
Farklı P için maksimum akış, bölüm 14.2 ve 15.2'deki diyagramlara uygundur.
0-100% adım sinyali
