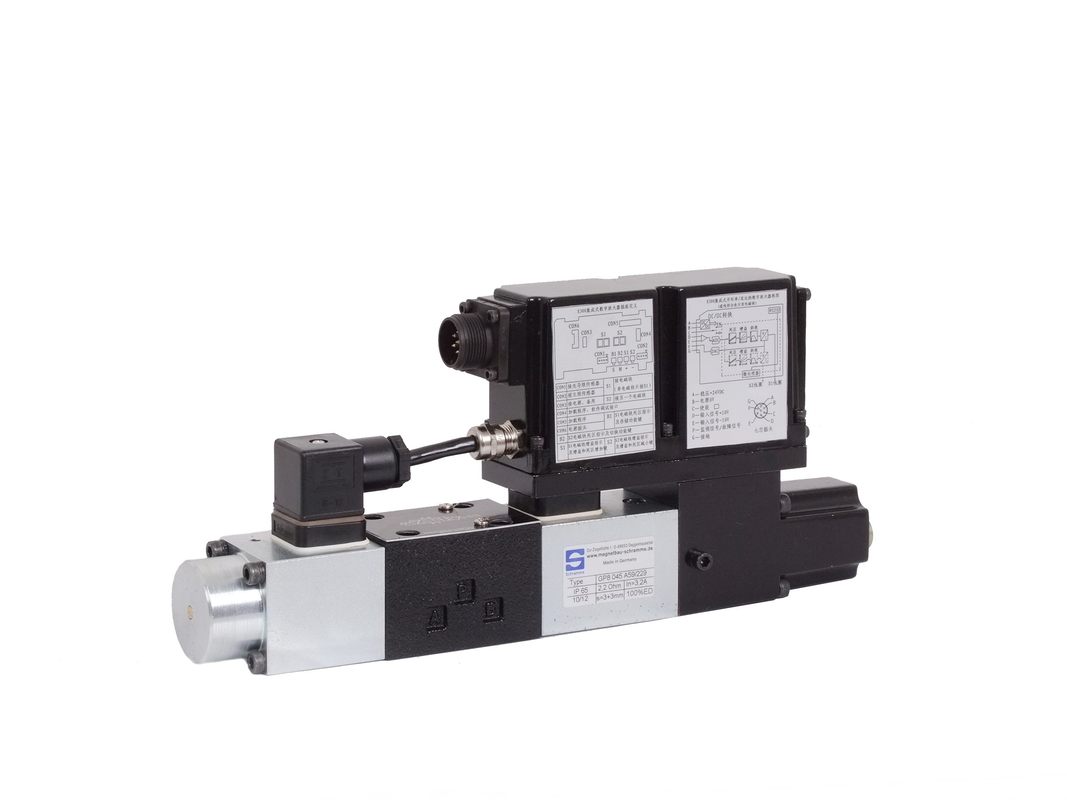

MA-DKZOR-T Hidrolik Orantılı Yön Vana Yüksek Frekans MA-DHZO-T 06 ve 10 Standart ISO4401'e uygun
Ürün ayrıntıları:
| Menşe yeri: | ÇİN |
| Marka adı: | SJ HYD |
| Sertifika: | ISO9001 |
| Model numarası: | MA-DHZO-TES |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 pc |
|---|---|
| Fiyat: | USD 1 |
| Ambalaj bilgileri: | STANDART PAKET |
| Teslim süresi: | Stock |
| Ödeme koşulları: | T/T L/C |
| Yetenek temini: | 10000 ADET |
|
Detay Bilgi |
|||
| Marka: | SJ Hidrolik | Modeli: | MA-DHZO-TES |
|---|---|---|---|
| Güç: | hidrolik | Bağlantı noktası boyutu: | 06,10 |
| Basınç: | 315bar | Standart veya Olmayan: | Standart |
| Medya: | Hidrolik yağ | Yapısı: | Denetim |
| Lük: | Döküm | Sıcaklık: | Normal sýcaklýðýna |
| Uygulama: | Hidrolik sistem | Menşe yeri: | Çin |
| Garanti: | bir yıl | ||
| Vurgulamak: | Oransal Yön Vana,hidrolik basınç valfi |
||
Ürün Açıklaması
MA-DKZOR-T Hidrolik Orantılı Yön Vana Yüksek Frekans MA-DHZO-T 06 ve 10 DHZO-T *; DKZOR-T *
Yüksek performanslı hidrolik oransal valfler
Konum çevirici ve pozitif ile
Makaranın en iyi doğruluk için üst üste binmesi ve
Yön kontrollerindeki dinamikler ve değil
Dengelenmiş akış düzenlemeleri.
Bunlar özellikle
Yüksek hız kapalı döngü kontrolleri ve
Değişken Basınç Uygulamak (Force)
/ Akış kontrolleri - seçenekler / S * ile birleştiğinde
Makaralar 'Q' veya 'V'.
5 odacıklara kayan 4 yönlü makara
Vücuda doğrudan doğruya
Oransal solenoittir ve kontrol edilir
Vasıtasıyla kapalı döngü pozisyonunda
LVDT dönüştürücü geri bildirimi.
Elektronik sürücü, orantılı
Hizalamak için uygun akıma sahip valf
Referans sinyaline valf regülasyonu,
Bütünleşik yürütme sağlam yapıdadır
Için fabrika ön ayarlığını verir
Valf-valf arası değiştirilebilirlik.
Boyut: 06 ve 10
Maksimum akış: 80 ve 170 l / dakikaya kadar
Maks Basınç: 350 bar (DHZO)
315 bar (DKZOR)
Conta malzemeleri,
Mezhebi görün. ,:
- =
HİDROLİK ÖZELLİKLERİ (50'c'de ISO VG 46 mineral yağı esas alınarak)
Hidrolik simgeler | ||||||||
| Vana modeli | DHZO | DKZOR | ||||||
| Örtüşen makaray | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| Makara tipi ve büyüklüğü (2) | L14 | L1 | S2 | S3, L3 D3 | S5, L5 D5 | S3, L3 D3 | S5, L5 D5 | |
| Basınç limitleri [bar] | Limanlar P, A, B = 350; T = 210 (dış drenli 250 / Y | Portlar P, A, B = 315, T = 210 (250 / Y) | ||||||
| Maksimum akış (1) [l / dak] | 1 | 4.5 | 8 | 17 | 28 | 45 | 60 | |
| P = 10 bar'da (PT) | ||||||||
| P = 30 bar'da (PT) | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| P = 70bar'da (PT) | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| Yanıt süresi (4) [ms] | <30 | <40 | ||||||
| Histerezis [%] | <5% | <5% | ||||||
| Tekrarlanabilirlik | +% 1 | +% 1 | ||||||
NOTLAR:
Yukarıdaki performans verileri, Atos elektronik sürücüleri ile birleştirilmiş valflere bakın, bkz. Bölüm 2
Yönlü oransal valfler tarafından düzenlenen akış, basınç telafisi değildir. Dolayısıyla yük varyasyonundan etkilenir. Değişik yük koşulları altında düzenlenmiş debiyi daha pahalı tutmak için modüler basınç kompanzatörleri mevcuttur (bkz. D150 tab.)
Farklı P için maksimum akış, bölüm 14.2 ve 15.2'deki diyagramlara uygundur.
0-100% adım sinyali
Rekabetçi: Uluslararası gelişmiş teknoloji ve süreç, Almanya'dan rulo ithalat, Atos, Rexroth, Yuken ve diğer pek çok markanın yerini alabilir; form ve kurulum tamamen değiştirilebilir.
Uygulamalar: Hidrolik sistem, deniz, palstik makine ve diğer pek çok hidrolik sistem ve makineler.
Birçok OEM müşterimize vana tedarik ediyoruz, kalite Çin'deki No.1.
