WEH elektro hidrolik Rexroth vanalar yönsel kontrol
Ürün ayrıntıları:
| Menşe yeri: | ÇİN |
| Marka adı: | SJ HYD |
| Sertifika: | ISO9001 |
| Model numarası: | DB DBD dBW |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 pc |
|---|---|
| Ambalaj bilgileri: | Karton veya ahşap kutu |
| Teslim süresi: | bir ay |
| Ödeme koşulları: | T/t veya l/c |
| Yetenek temini: | 1000 Adet / ay |
|
Detay Bilgi |
|||
| Vurgulamak: | hidrolik basınç valfi,Hidrolik emniyet vanaları,Hidrolik emniyet vanası |
||
|---|---|---|---|
Ürün Açıklaması

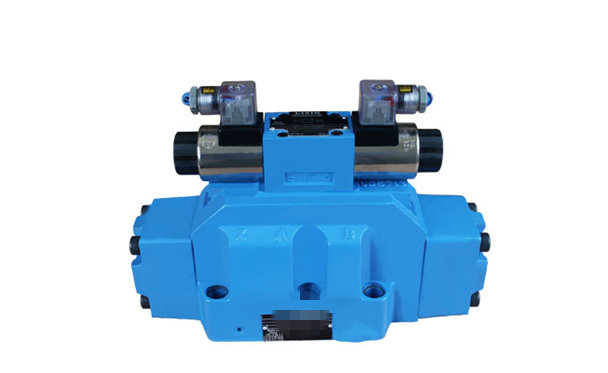

WEH elektro hidrolik Rexroth vanalar yönsel kontrol
Yönlü biriktirme Vana tipi WEH elektro-hidrolik işletilen
WEH32 elektro-hidrolik yön kontrol valfi
Conrol start, stop ve sıvı akış yönünü yön biriktirme valfleri kullanılır ve böylece hareketi veya pozisyon (silindir veya Hidrolik motor) yönünü determind. Valfler, hidrolik devre ile birlikte bir subplate herhangi bir pozisyonda yüklenebilir.
Bağlantı yüzeyler ile kapak dahil O-halkalar ile mühürlendi.
İŞLEMİN AÇIKLAMASI
Hangi kendi ekseni boyunca hareket ayıran veya konut içinde A, B, P ve T bağlantı noktalarına bağlanan denetim biriktirme 2 konumunu değiştirerek yön valfi açık 1.
Basınç bir bahar odasına 6 pilot Vana 4 üzerinden sağlanan ana biriktirme yüzeyinde hareket eder ve böylece ana biriktirme tarafsız konumundan kaymıştır.
Ana kontrol biriktirme bahara 4 merkezi konumda tutulan veya hidrolik sıvı basıncı ile hem biriktirme yüzeyler (yolu ile pilot Vana) etkileyen.
Merkezleme kol 7 merkezleme işleve hizmet eder.
Pilot Vana elektriksel olarak acil durum düğmesi 8 ile donatılmış olabilir 5, solenoid tarafından işletilmektedir. İsteğe bağlı acil düğmesi, pilot çalışmasını sağlar.
Vana energisation pilot sıvı basıncı emrinde olmak tabi olmadan.
Yön valfi pilot şok ayar 9 ile sağlanabilir.
TEKNİK VERİLER
| Hidrolik sıvı | Mineral yağ, fosfat ester | |
| Gerekli filtreleme | 16 mm (10 mm önerilir) | |
| Akışkan sıcaklığı aralığı | 243 - 343 K | |
| Nominal akışkan viskozitesi | 37 mm2 sıcaklığında. 328 K | |
| Viskozite aralığı | 2.8-380 mm2/s | |
| Optimum çalışma sıcaklığı (sıvı tankı) | 313 - 328 K | |
| Ağırlık | Max 51 kg | |
Maksimum işletme basıncı
-Port A, B, P 35 MPa için H-32, 4WEH 4WEH için 28 MPa içinde 32
- in port T 25 MPa
Pilot sıvı geri Y dış =
Pilot sıvı geri Y iç =
(3 konumlu valf bahar ortalanmış, 2-pozisyon Vana) 16 MPa
iç pilot sıvı dönmek
(Hidrolik merkezli 3 konumlu valf) yok
Pilot minimum basınç
Pilot akışkan tedarik X harici =
Pilot akışkan tedarik X dahili =
Üç konumlu yönlü Vana pst = 0,8 MPa
2-pozisyon yönlü Vana bahar merkezli pst = 1.0 MPa
2-pozisyon yönlü Vana hidrolik ortalanmış pst 0.5MPa =
Pilot akışkan tedarik X dahili =
biriktirme türlerinin G, H, F, S, T (ön yükleme vana veya aracılığıyla uygun
yüksek akış hızı)
Maksimum pilot basınç 25Mpa
Elektrik bağlantıları:
